电梯用随行电缆参数

电梯电缆型号组成

T—梯 V—聚氯乙烯绝缘 V—聚氯乙烯护套 B—扁形电缆 P—屏蔽

G—钢丝加强件 TV—视频传输线

TVV电梯用耐弯曲移动圆电缆

TVVB电梯专用耐弯曲移动扁电缆 （一字排列）（梅花排列）

TVVBG电梯扁耐弯曲移动电缆带钢丝（梅花排列带钢丝）

TVVBP电梯耐弯曲移动扁电缆线带屏蔽

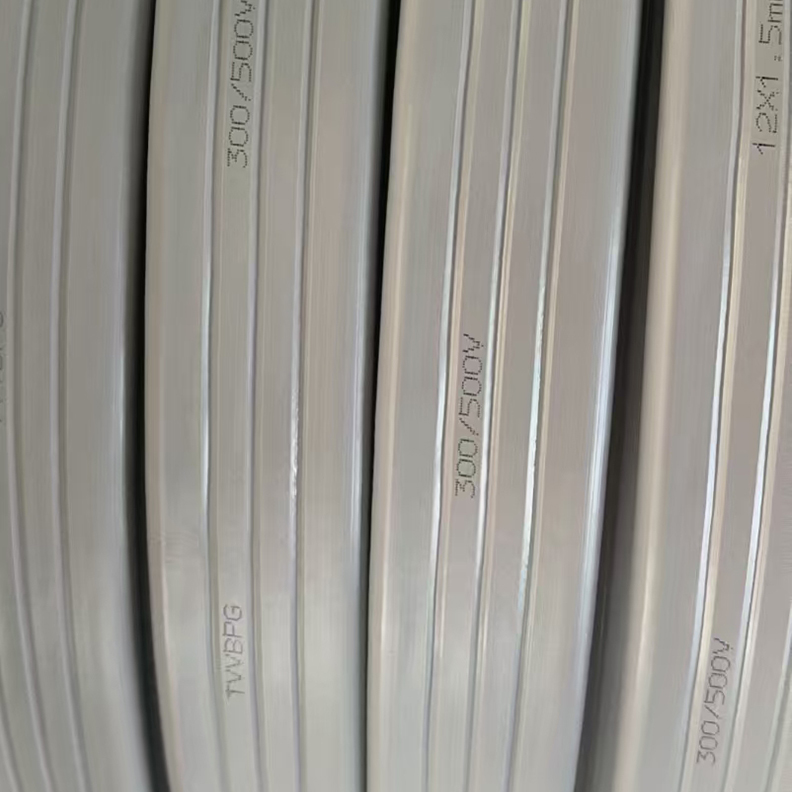

TVVBPG电梯耐弯曲移动扁电缆线带钢丝（带屏蔽带屏蔽、钢丝）

TVVB(G) 电梯随行扁电缆（一字排列带钢丝）

1  产品说明：

本产品适用于300/500V或450/750V电梯和升降机械设备用，作电源动力连接线用。

2  产品特点：

电缆柔软性好

可根据可户要求生产丁腈聚氯乙烯绝缘及护套扁平形软电缆尺寸减小意味着比圆电缆节省更多空间

在芯线相同的情况下，比圆电缆具有更小的弯曲半径使多个扁电缆绑在一起使用成为可能

芯线水平排放不会出现电缆绞到一起的现象，减少了发生危险的机率。

3 备注：

电缆须***能在任一点自由停止，在电梯间安装前挂吊数日，充分退扭。

4 使用特性：

电缆导体的长期允许工作温度不超过70℃，敷设环境温度应不低于-5℃。

安装自由悬挂长度不超过80 m，移动速度不超过1.6 m/s

电缆敷设安装允许弯曲半径应不小于电缆小边的6倍。

0.5 mm2         U0/U     2500V
>1.0 mm2       U0/U     3000V
